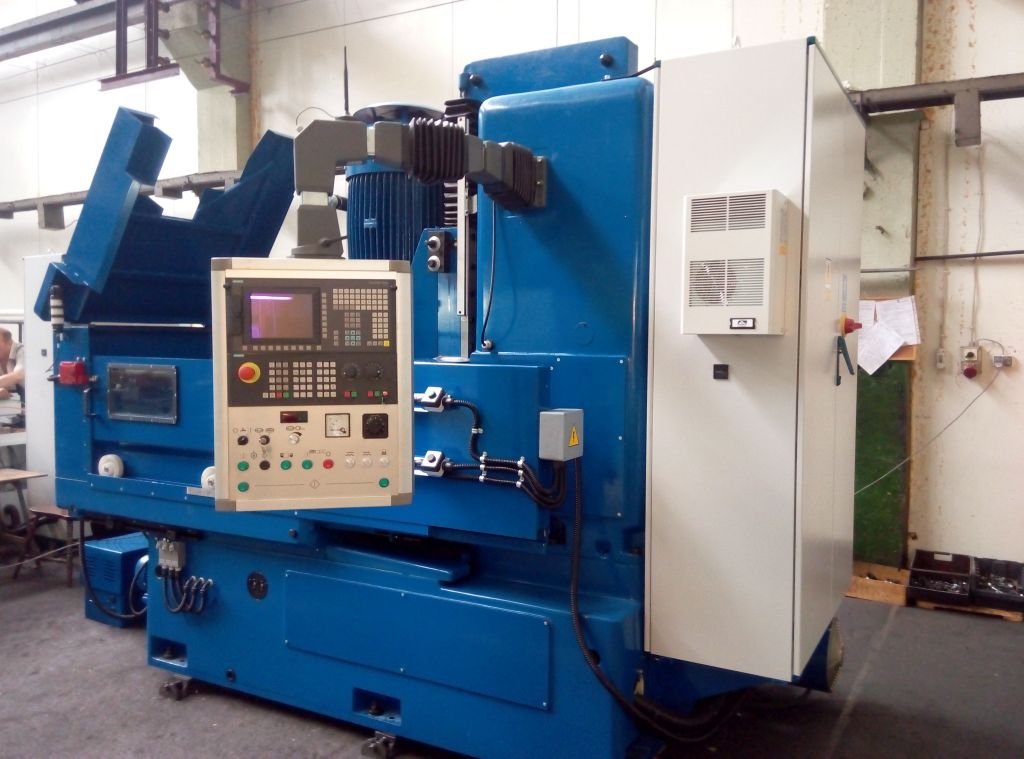

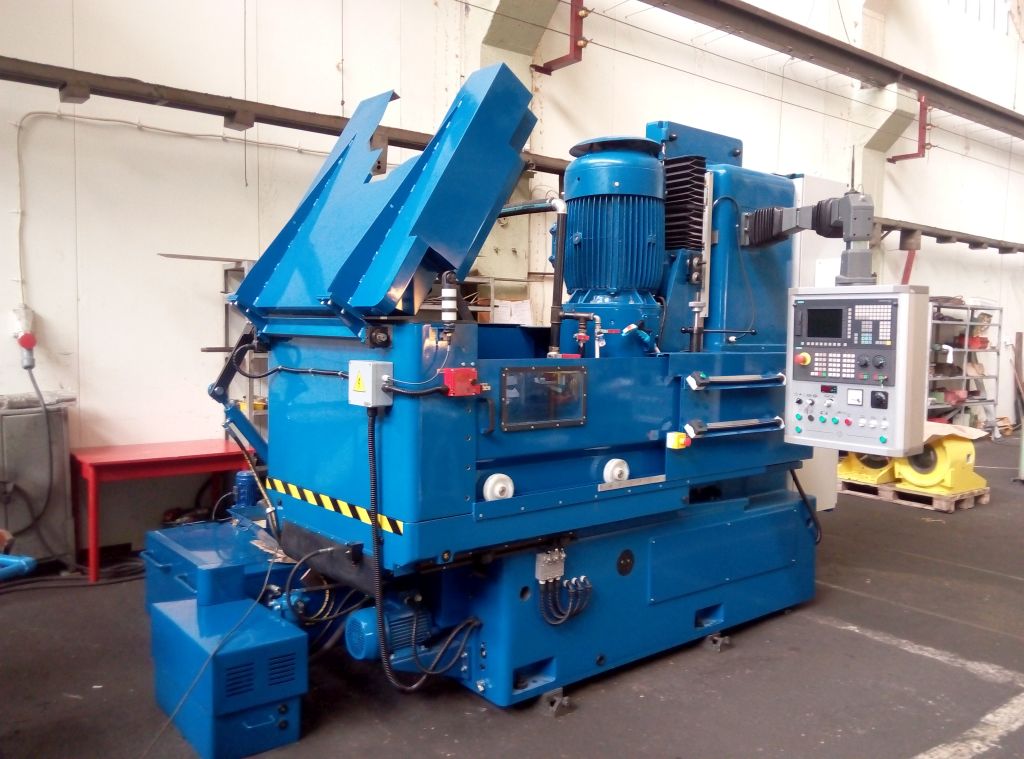

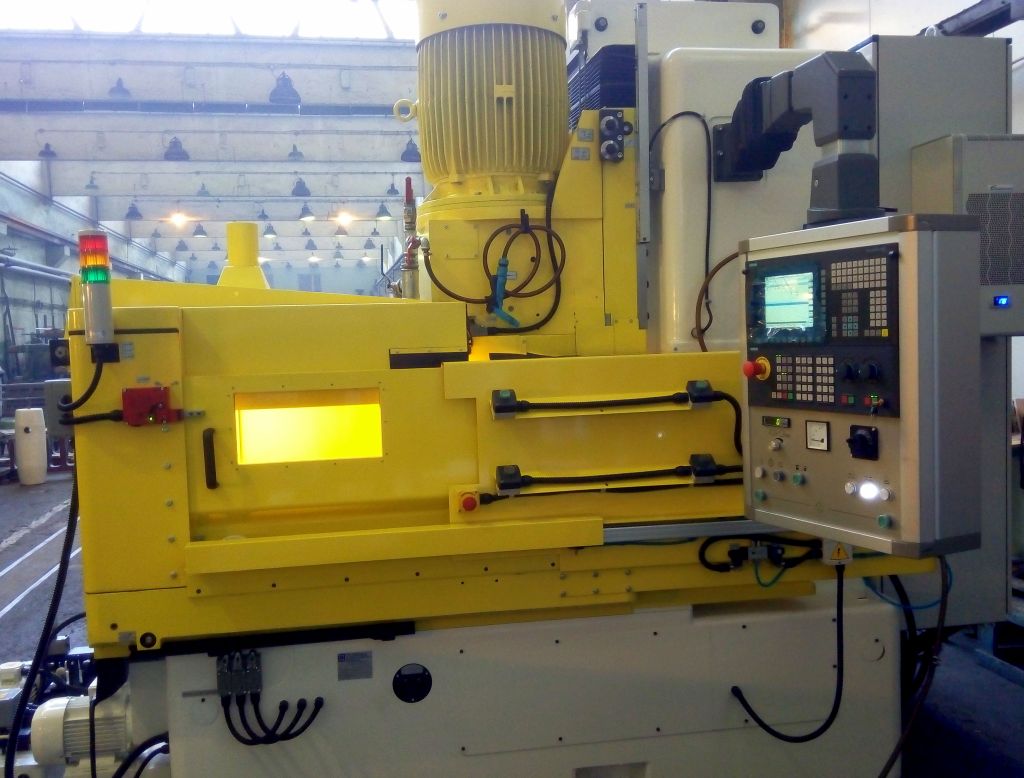

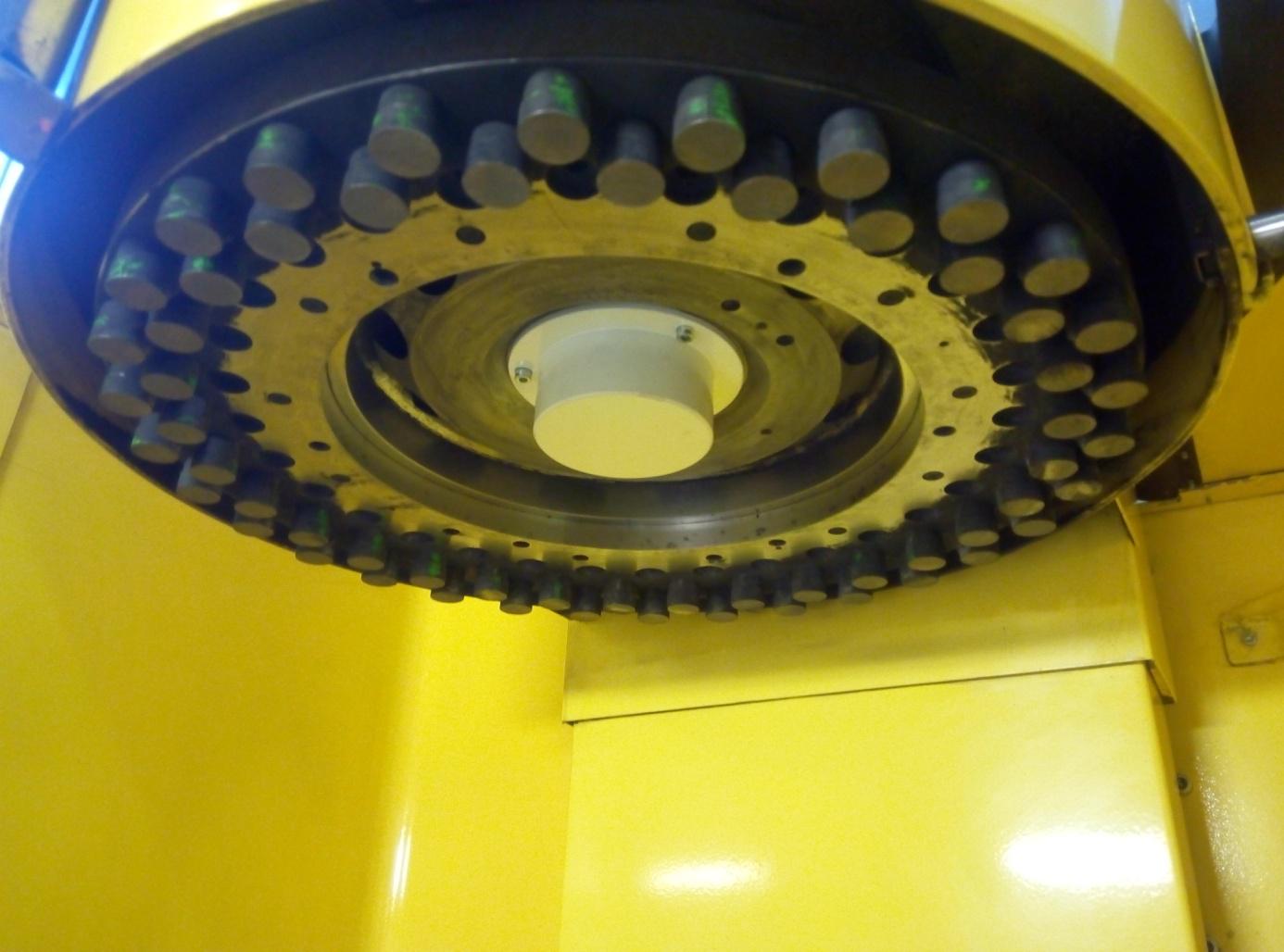

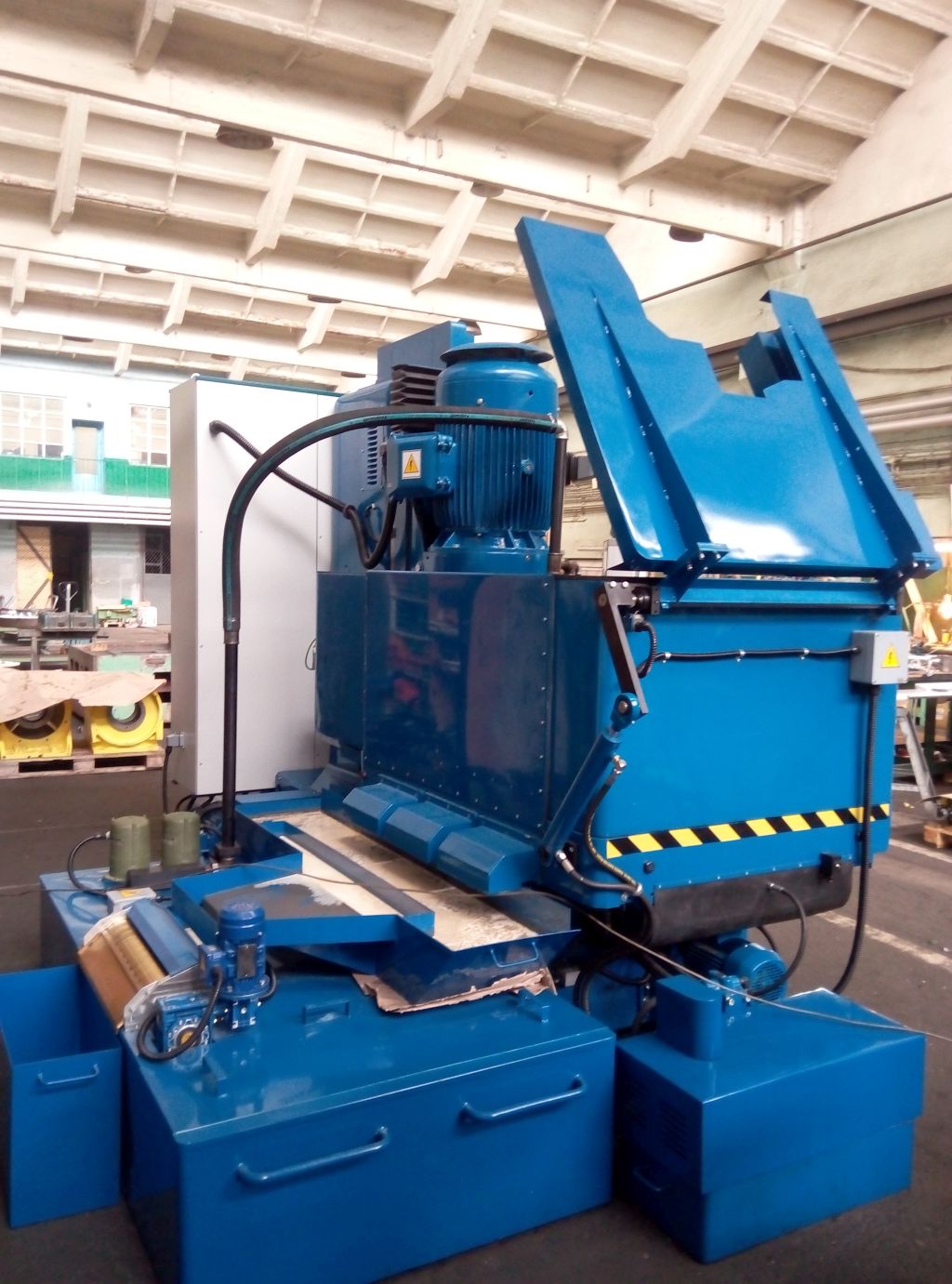

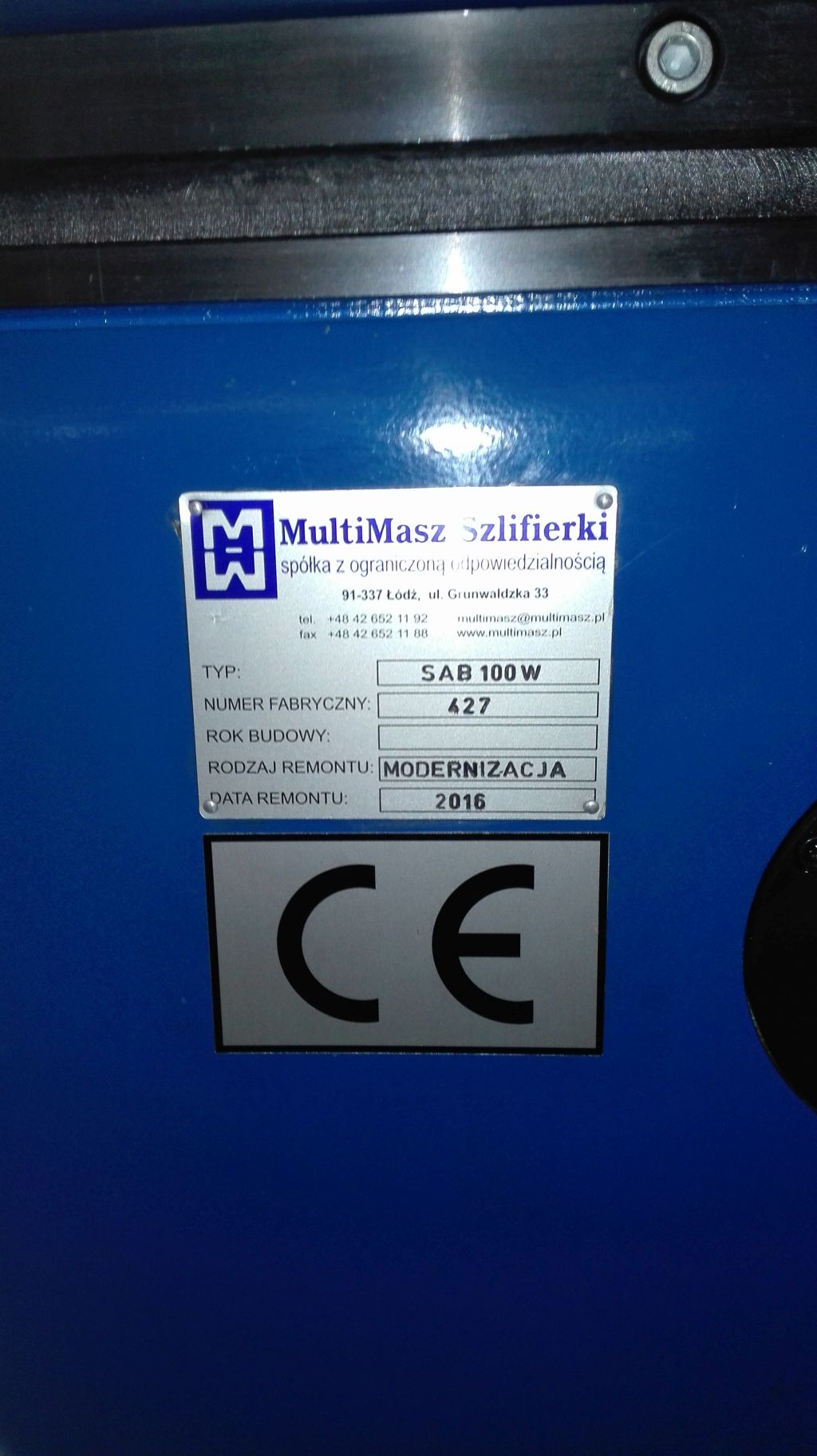

Szlifierka do płaszczyzn z pionowym wrzecionem, stołem obrotowym. Maszyna pracuje zarówno w cyklu ręcznym jak i automatycznym. Szlifierka jest przeznaczona do zgrubnego i / lub wykończającego szlifowania czołem segmentów ściernych. Duża wydajność procesu szlifowania umożliwia stosowanie maszyny w produkcji wielkoseryjnej. Dodatkowo, zastosowane zostały segmenty diamentowe do szlifowania detali wykonanych z ceramiki.
|
Maszyna wyposażona jest w stół elektromagnetyczny o średnicy Ø1000mm Silnik elektryczny, falownik i reduktor zapewniają bezstopniową regulację prędkości obrotowej stołu roboczego szlifierki w zakresie 5-30 obr/min. Stół obrotowy może być także uruchamiany impulsowo przy załadowywaniu detalami. Sanie stołu są przesuwane wzdłuż korpusu podstawy za pomocą mechanizmu nakrętki i śruby pociągowej, ze stałą prędkością i mogą być zatrzymane w dowolnej pozycji przez naciśnięcie odpowiedniego przycisku. Pozycje pracy i załadowania są zdeterminowane przez odpowiednie zderzaki i wyłączniki krańcowe. Przemieszczanie wrzeciennika wzdłuż prowadnic kolumny odbywa się za pomocą mechanizmu nakrętki i śruby kulowej, napędzanego serwosilnikiem przez przekładnię pasową (zębatą) i reduktor. Nadzór nad położeniem i prędkościami przesuwu wrzeciennika ściernicy w pionowej osi sprawuje układ sterowania CNC. Napęd wrzeciennika ściernicy jest sterowany z softstartu, który znacznie redukuje prąd rozruchu oraz udary mechaniczne silnika. Wrzeciono jest łożyskowane tocznie na precyzyjnych łożyskach. Aparatura elektryczna umieszczona jest w szafie sterowniczej zamocowanej z prawej strony korpusu szlifierki. Elementy sterowania umieszczone są od strony operatora szlifierki na pulpicie sterowniczym zamocowane poprzez przegubowy wysięgnik do kolumny maszyny. Elementy sterowania zapewniają obsługę podstawową, oraz programowanie i wczytywanie określonego cyklu technologicznego, co umożliwia m.in obsługę specjalistycznych funkcji takich jak : 1. Precyzyjny dosuw wrzeciennika ściernicy. 2. Możliwość nastawy prędkości dosuwu zgrubnego i wykończającego oraz ustalenie czasu wyiskrzania. 3. Możliwość odczytu położenia osi dosuwu. Z lewej strony korpusu szlifierki ustawiony jest zasilacz hydrauliczny przeznaczony do zasilania układów smarowania Bezpieczeństwo pracy zapewniają osłony ściernicy i strefy obróbki, oraz system blokad elektrycznych. Maszyna posiada zamykany hydraulicznie dach dzięki czemu zostaje zamknięta strefa obróbcza, oraz jest możliwość zastosowania zamykania automatycznego drzwi przednich przy pomocy siłownika pneumatycznego. Maszynę przystosowano do zasadniczych wymogów Dyrektywy Maszynowej. |
